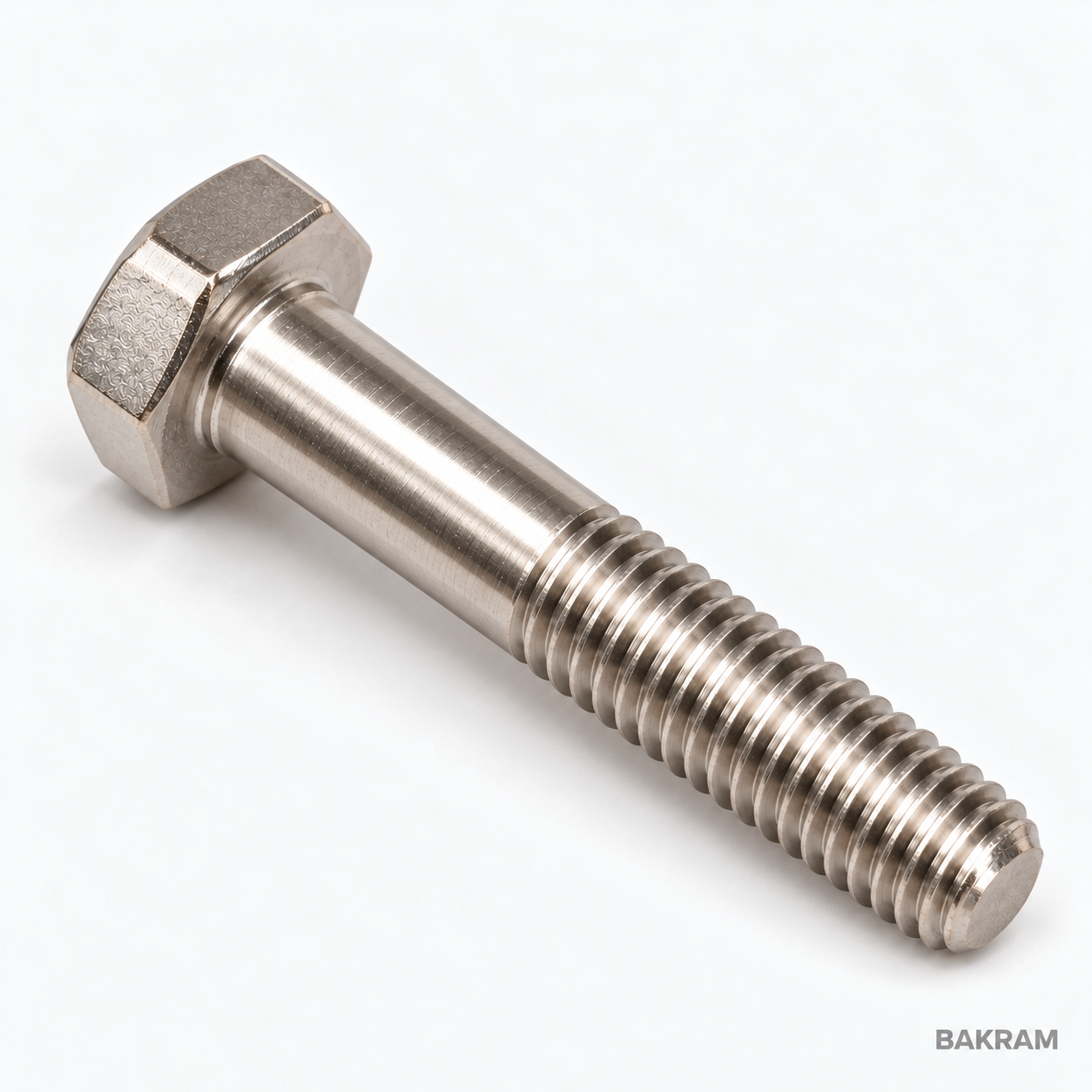

Wizualizacja poglądowa · BAKRAMDo wielu zastosowań ogólnych
Stal nierdzewna wykorzystywana w połączeniach montażowych. Dobór zależy od środowiska i warunków eksploatacji.
Zaloguj się lub załóż konto, aby zobaczyć swoje rabaty i historię zamówień. Zakupy bez konta są nadal dostępne.
ELEMENTY ZŁĄCZNE / ŚRUBY
Śruba z łbem sześciokątnym DIN 931
Sześciokątny łeb, gładka część trzpienia i gwint częściowy. Stal nierdzewna A2. Wybierz średnicę i długość.
O PRODUKCIE
DIN 931.
Dobierz swój wariant.
Śruba DIN 931 tworzy rozłączne połączenia z nakrętką lub otworem gwintowanym. Łeb zewnętrzny dokręca się kluczem płaskim albo nasadowym. Gładki odcinek trzpienia odróżnia ją od DIN 933 z pełnym gwintem.
Przy doborze sprawdź grubość łączonych elementów oraz położenie części gwintowanej. Długość gwintu b zależy od średnicy i całkowitej długości śruby.
Jak mierzyć długość? Od spodu łba do końca śruby; bez wysokości łba.
- Typ
- Śruba z łbem sześciokątnym DIN 931
- Materiał
- A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy; A2 nie określa klasy 70/80
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 931.
Schemat bez zachowania skali.
- d
- Średnica nominalna gwintu
- l
- Od spodu łba do końca śruby; bez wysokości łba.
- P
- Skok gwintu
| Gwint d | Klucz s [mm] | Wysokość łba k [mm] | Skok P [mm] | Gwint b dla l ≤ 125 [mm] |
|---|---|---|---|---|
| M5 | 8 | 3,5 | 0,8 | 16 |
| M6 | 10 | 4 | 1 | 18 |
| M8 | 13 | 5,3 | 1,25 | 22 |
| M10 | 17 | 6,4 | 1,5 | 26 |
| M12 | 19 | 7,5 | 1,75 | 30 |
| M14 | 22 | 8,8 | 2 | 34 |
| M16 | 24 | 10 | 2 | 38 |
| M18 | 27 | 11,5 | 2,5 | 42 |
| M20 | 30 | 12,5 | 2,5 | 46 |
| M22 | 32 | 14 | 2,5 | 50 |
| M24 | 36 | 15 | 3 | 54 |
Długości w konfiguratorze
| Gwint | Długość l [mm] |
|---|---|
| M5 | 30, 40, 50, 60, 80, 100 |
| M6 | 30, 40, 50, 60, 80, 100, 120 |
| M8 | 35, 40, 50, 60, 80, 100, 120 |
| M10 | 40, 50, 60, 80, 100, 120 |
| M12 | 50, 60, 80, 100, 120 |
| M14 | 60, 80, 100, 120 |
| M16 | 60, 80, 100, 120 |
| M18 | 60, 80, 100, 120 |
| M20 | 70, 80, 100, 120 |
| M22 | 70, 80, 100, 120 |
| M24 | 80, 100, 120 |
Tabela b dotyczy l ≤ 125 mm, czyli wszystkich pokazanych wariantów. Dla dłuższych śrub b = 2d + 12 przy 125 < l ≤ 200 oraz b = 2d + 25 przy l > 200. DIN 931 i ISO 4014 różnią się m.in. kluczem dla M10, M12, M14 i M22; tabela zachowuje wymiary DIN.
Wybrane kombinacje katalogowe nie oznaczają potwierdzonego stanu magazynowego. Dostępność, tolerancje i wykonanie należy potwierdzić u dostawcy.
