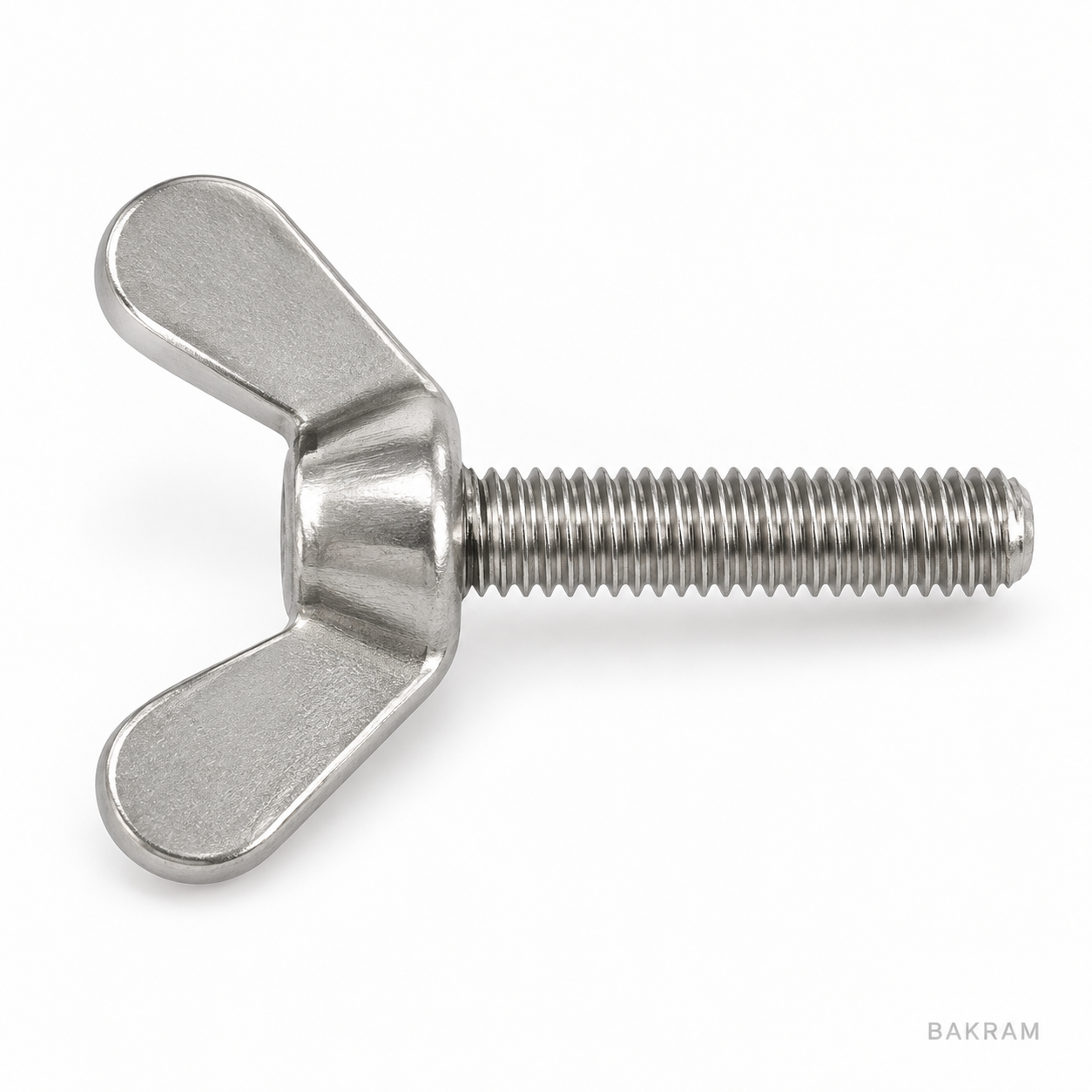

Wizualizacja poglądowa · BAKRAMDo wielu zastosowań ogólnych
Stal nierdzewna wykorzystywana w połączeniach montażowych. Dobór zależy od środowiska i warunków eksploatacji.
Zaloguj się lub załóż konto, aby zobaczyć swoje rabaty i historię zamówień. Zakupy bez konta są nadal dostępne.
ELEMENTY ZŁĄCZNE / ŚRUBY
Śruba skrzydełkowa DIN 316
Śruba skrzydełkowa DIN 316, forma niemiecka z zaokrąglonymi skrzydłami. Stal nierdzewna A2. Wybierz średnicę M4–M8 i długość.
O PRODUKCIE
DIN 316.
Dobierz swój wariant.
Dwa zaokrąglone skrzydła umożliwiają ręczne dokręcanie i odkręcanie. Śruba sprawdza się przy często zdejmowanych osłonach i elementach regulacyjnych. Prezentowane wykonanie ma skrzydła typu niemieckiego.
Jak mierzyć długość? Długość l mierzona od spodu podstawy łba do końca trzpienia; bez łba i skrzydeł.
- Typ
- Śruba skrzydełkowa (motylkowa) DIN 316
- Materiał
- Stal nierdzewna A2
- Łeb
- Skrzydełkowy, zaokrąglony — forma niemiecka
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 316.
Schemat bez zachowania skali.
- d
- Średnica nominalna gwintu
- l
- Długość l mierzona od spodu podstawy łba do końca trzpienia; bez łba i skrzydeł.
- e / h / d2
- Rozpiętość skrzydeł / wysokość łba / średnica podstawy
| Gwint d | Rozpiętość skrzydeł e [mm] | Wysokość łba h [mm] | Średnica podstawy d2 [mm] |
|---|---|---|---|
| M4 | 20 | 10,5 | 8 |
| M5 | 26 | 13 | 11 |
| M6 | 33 | 17 | 13 |
| M8 | 39 | 20 | 16 |
Długości w konfiguratorze
| Gwint | Długość l [mm] |
|---|---|
| M4 | 16, 20, 25, 30 |
| M5 | 10, 12, 16, 20, 25, 30 |
| M6 | 10, 12, 16, 20, 25, 30, 40 |
| M8 | 16, 20, 25, 30, 40, 50 |
Wymiary dotyczą prezentowanej formy niemieckiej według kart dostawcy. Forma amerykańska ma inną geometrię.
Wybrane kombinacje katalogowe nie oznaczają potwierdzonego stanu magazynowego. Dostępność, tolerancje i wykonanie należy potwierdzić u dostawcy.
