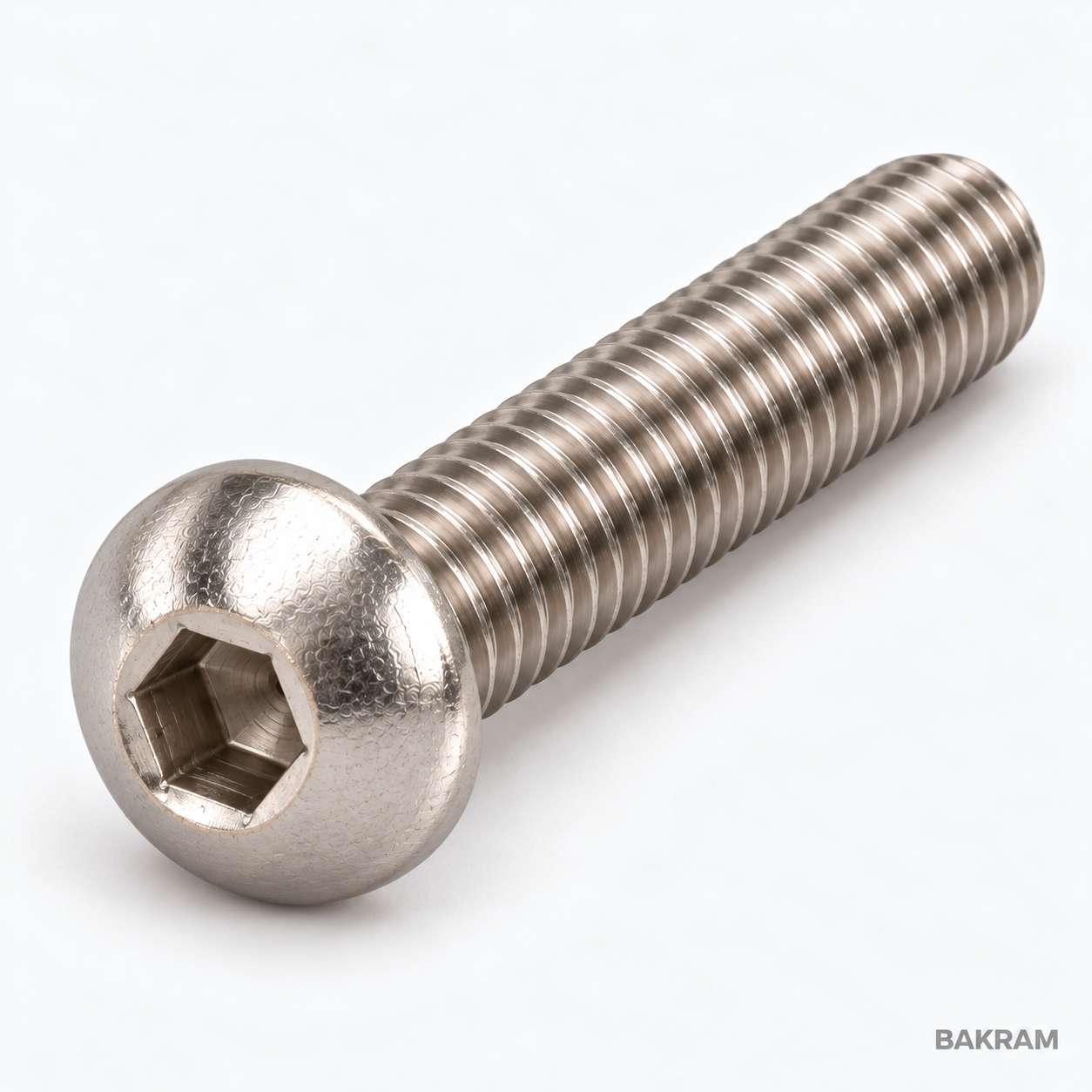

Śruba imbusowa z łbem kulistym ISO 7380-1
Niski, zaokrąglony łeb z gniazdem imbusowym. Model często wyszukiwany jako DIN 7380 — właściwa norma to ISO 7380-1.
O PRODUKCIE
ISO 7380-1.
Dobierz swój wariant.
Śruba ISO 7380-1 ma niski łeb kulisty oraz wewnętrzne gniazdo sześciokątne. Zaokrąglony profil sprawdza się w osłonach, uchwytach i elementach wyposażenia, gdy ważna jest niewielka wysokość łba.
Wersja 7380-1 nie ma kołnierza charakterystycznego dla 7380-2. Ze względu na geometrię łba ma ograniczoną obciążalność w porównaniu z pełnonośnymi śrubami; parametry połączenia trzeba dobrać do konkretnego wykonania.
Jak mierzyć długość? Od spodu łba do końca śruby; bez łba.
- Typ
- Śruba imbusowa z łbem kulistym ISO 7380-1
- Materiał
- A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy; A2 nie określa klasy 70/80
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary ISO 7380-1.
Schemat bez zachowania skali.
- d
- Średnica nominalna gwintu
- l
- Od spodu łba do końca śruby; bez łba.
- P
- Skok gwintu
| Gwint d | Średnica łba dk max [mm] | Wysokość łba k max [mm] | Imbus s [mm] | Skok P [mm] |
|---|---|---|---|---|
| M3 | 5,7 | 1,65 | 2 | 0,5 |
| M4 | 7,6 | 2,2 | 2,5 | 0,7 |
| M5 | 9,5 | 2,75 | 3 | 0,8 |
| M6 | 10,5 | 3,3 | 4 | 1 |
| M8 | 14 | 4,4 | 5 | 1,25 |
| M10 | 17,5 | 5,5 | 6 | 1,5 |
| M12 | 21 | 6,6 | 8 | 1,75 |
Długości w konfiguratorze
| Gwint | Długość l [mm] |
|---|---|
| M3 | 6, 8, 10, 12, 14, 16 |
| M4 | 6, 8, 10, 12, 14, 16, 18, 20, 25, 30, 35, 40 |
| M5 | 6, 8, 10, 12, 14, 16, 18, 20, 25, 30, 35, 40 |
| M6 | 8, 10, 12, 14, 16, 18, 20, 25, 30, 35, 40 |
| M8 | 10, 12, 14, 16, 18, 20, 25, 30, 35, 40 |
| M10 | 16, 18, 20, 25, 30, 35, 40 |
| M12 | 20, 25, 30, 35, 40 |
Potoczne oznaczenie handlowe „DIN 7380” odnosi się tutaj do ISO 7380-1. Długość gwintu zależy od wykonania i długości śruby.
Wybrane kombinacje katalogowe nie oznaczają potwierdzonego stanu magazynowego. Dostępność, tolerancje i wykonanie należy potwierdzić u dostawcy.
