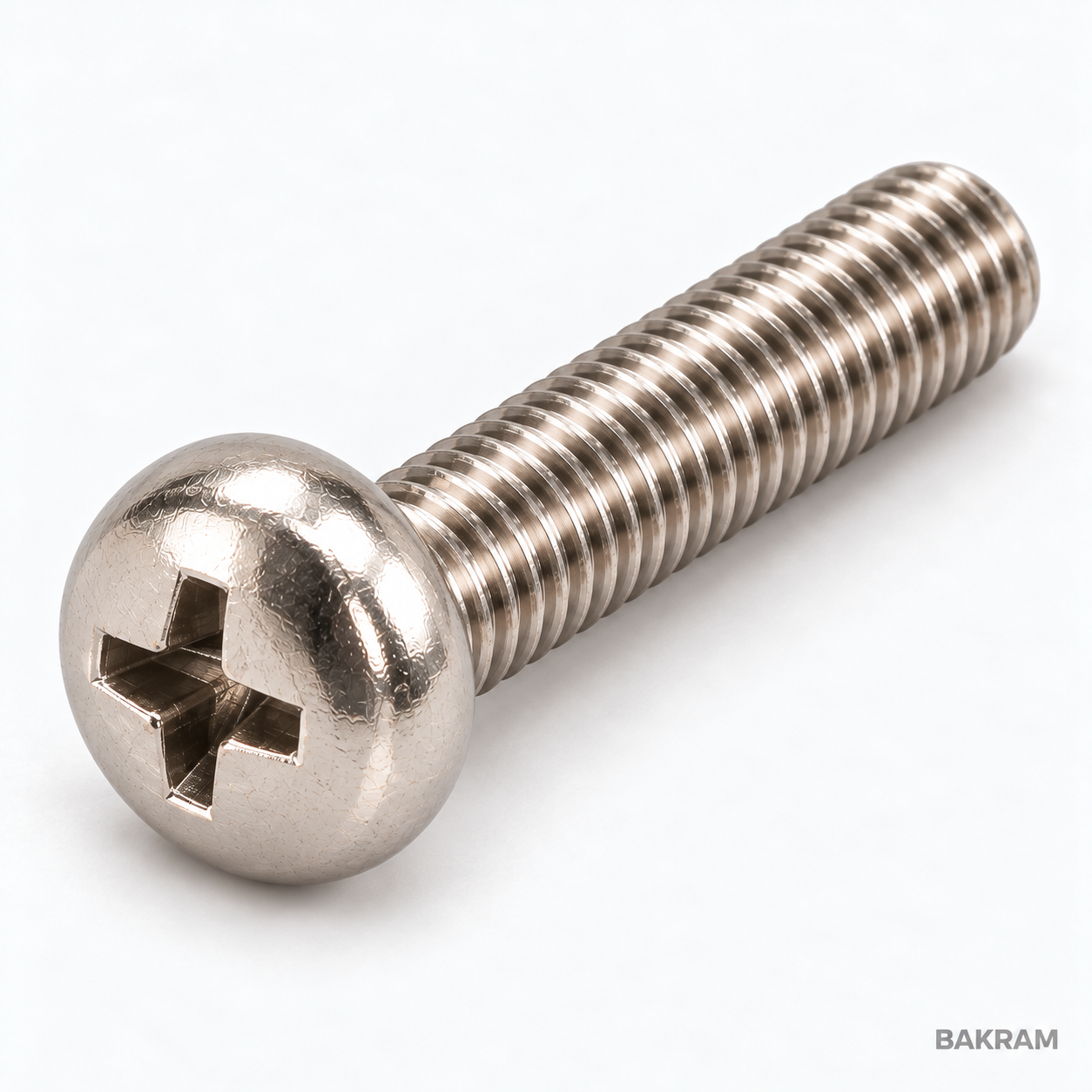

Śruba z łbem walcowym wypukłym DIN 7985 PH
Łeb walcowy wypukły z krzyżowym gniazdem Phillips (PH, forma H). Śruba metryczna ze stali A2.
O PRODUKCIE
DIN 7985.
Dobierz swój wariant.
Śruba DIN 7985 PH ma wypukły łeb z płaską powierzchnią oporową i gniazdo krzyżowe Phillips. Pracuje z nakrętką lub przygotowanym otworem gwintowanym — nie jest wkrętem samogwintującym.
Sprawdza się przy montażu obudów, osłon i drobnego osprzętu. Wybierz końcówkę PH zgodną z tabelą. Prezentowany wariant forma H nie ma gniazda Pozidriv.
Jak mierzyć długość? Od powierzchni pod łbem do końca śruby; bez łba.
- Typ
- Śruba z łbem walcowym wypukłym DIN 7985 PH
- Materiał
- A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy; A2 nie określa klasy 70/80
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 7985.
Schemat bez zachowania skali.
- d
- Średnica nominalna gwintu
- l
- Od powierzchni pod łbem do końca śruby; bez łba.
- P
- Skok gwintu
| Gwint d | Średnica łba dk max [mm] | Wysokość łba k max [mm] | Skok P [mm] | Gniazdo |
|---|---|---|---|---|
| M3 | 6 | 2,52 | 0,5 | PH 1 |
| M4 | 8 | 3,25 | 0,7 | PH 2 |
| M5 | 10 | 3,95 | 0,8 | PH 2 |
| M6 | 12 | 4,75 | 1 | PH 3 |
| M8 | 16 | 6,15 | 1,25 | PH 4 |
Długości w konfiguratorze
| Gwint | Długość l [mm] |
|---|---|
| M3 | 8, 10, 12, 16, 20, 25, 30, 40 |
| M4 | 8, 10, 12, 16, 25, 30, 40 |
| M5 | 8, 10, 12, 16, 20, 25, 30, 40 |
| M6 | 8, 10, 12, 16, 20, 25, 30, 40 |
| M8 | 10, 12, 16, 20, 25, 30, 40 |
dk i k podano jako wartości maksymalne. Oznaczenie PH jest rozmiarem gniazda, bez jednostki. Zakres gwintu może zależeć od długości śruby.
Wybrane kombinacje katalogowe nie oznaczają potwierdzonego stanu magazynowego. Dostępność, tolerancje i wykonanie należy potwierdzić u dostawcy.
