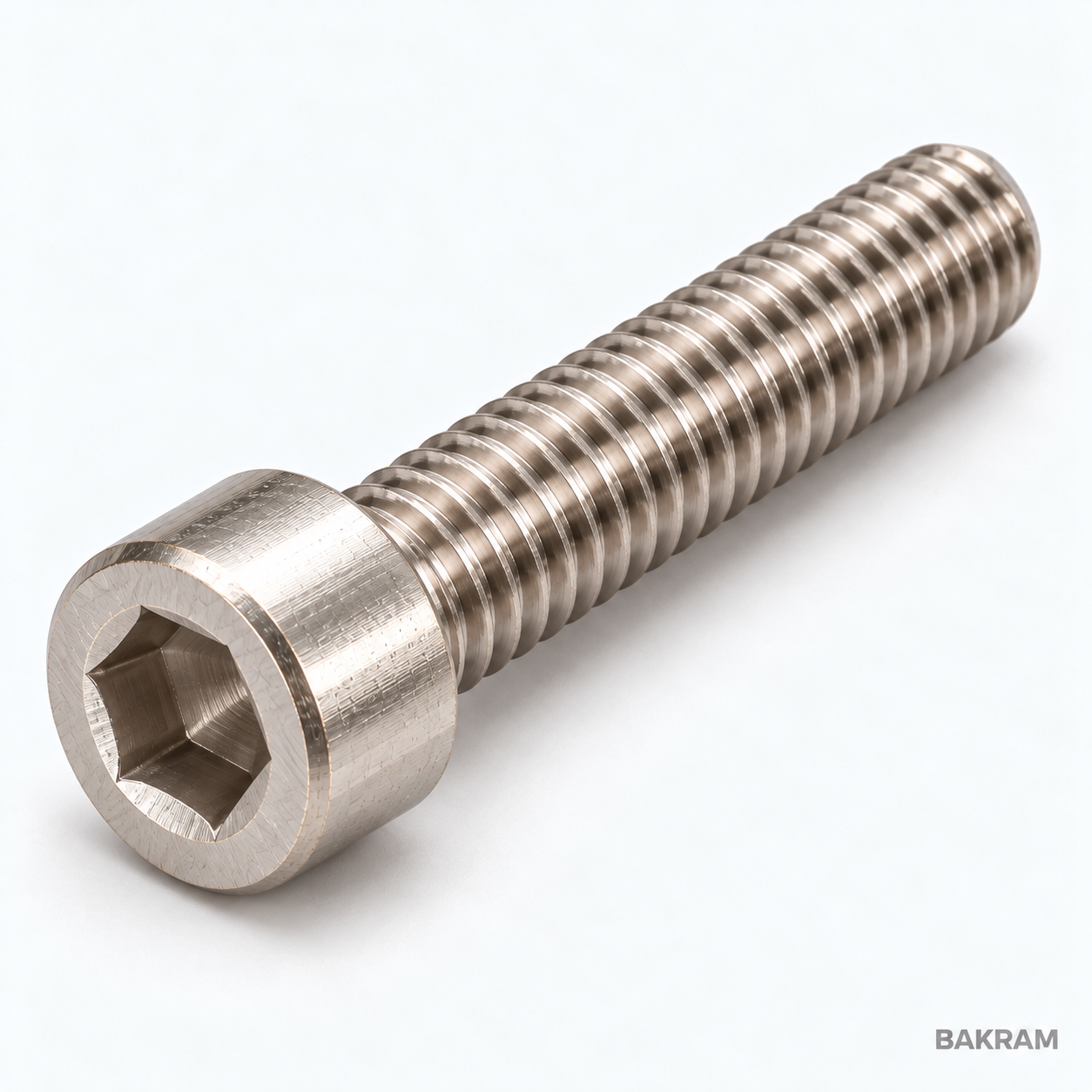

Śruba imbusowa z łbem walcowym DIN 912
Walcowy łeb z gniazdem sześciokątnym do klucza imbusowego. Warianty ze stali nierdzewnej A2.
O PRODUKCIE
DIN 912.
Dobierz swój wariant.
DIN 912 to śruba z wysokim łbem walcowym i wewnętrznym gniazdem sześciokątnym. Ułatwia montaż tam, gdzie narzędzie może pracować w osi śruby, a dostęp z boku jest ograniczony.
Stosowana przy montażu maszyn, uchwytów i elementów wyposażenia. Łeb może pozostać nad powierzchnią lub być osadzony w odpowiednio przygotowanym pogłębieniu walcowym.
Jak mierzyć długość? Od płaskiego spodu łba do końca śruby; bez łba.
- Typ
- Śruba imbusowa z łbem walcowym DIN 912
- Materiał
- A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy; A2 nie określa klasy 70/80
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 912.
Schemat bez zachowania skali.
- d
- Średnica nominalna gwintu
- l
- Od płaskiego spodu łba do końca śruby; bez łba.
- P
- Skok gwintu
| Gwint d | Średnica łba dk [mm] | Wysokość łba k [mm] | Imbus s [mm] | Skok P [mm] |
|---|---|---|---|---|
| M3 | 5,5 | 3 | 2,5 | 0,5 |
| M4 | 7 | 4 | 3 | 0,7 |
| M5 | 8,5 | 5 | 4 | 0,8 |
| M6 | 10 | 6 | 5 | 1 |
| M8 | 13 | 8 | 6 | 1,25 |
| M10 | 16 | 10 | 8 | 1,5 |
| M12 | 18 | 12 | 10 | 1,75 |
| M14 | 21 | 14 | 12 | 2 |
| M16 | 24 | 16 | 14 | 2 |
| M18 | 27 | 18 | 14 | 2,5 |
| M20 | 30 | 20 | 17 | 2,5 |
| M22 | 33 | 22 | 17 | 2,5 |
| M24 | 36 | 24 | 19 | 3 |
Długości w konfiguratorze
| Gwint | Długość l [mm] |
|---|---|
| M3 | 6, 8, 10, 12, 16, 20, 25, 30, 40 |
| M4 | 6, 8, 10, 12, 16, 20, 25, 30, 40, 50 |
| M5 | 8, 10, 12, 16, 20, 25, 30, 40, 50, 60 |
| M6 | 10, 12, 16, 20, 25, 30, 40, 50, 60, 80 |
| M8 | 16, 20, 25, 30, 40, 50, 60, 80, 100 |
| M10 | 20, 25, 30, 40, 50, 60, 80, 100 |
| M12 | 25, 30, 40, 50, 60, 80, 100 |
| M14 | 30, 40, 50, 60, 80, 100 |
| M16 | 30, 40, 50, 60, 80, 100 |
| M18 | 40, 50, 60, 80, 100 |
| M20 | 40, 50, 60, 80, 100 |
| M22 | 50, 60, 80, 100 |
| M24 | 50, 60, 80, 100 |
Długość części gwintowanej zależy od wariantu; dłuższe śruby mogą mieć gładki odcinek trzpienia. Wymiary s oznaczają rozmiar klucza imbusowego.
Wybrane kombinacje katalogowe nie oznaczają potwierdzonego stanu magazynowego. Dostępność, tolerancje i wykonanie należy potwierdzić u dostawcy.
