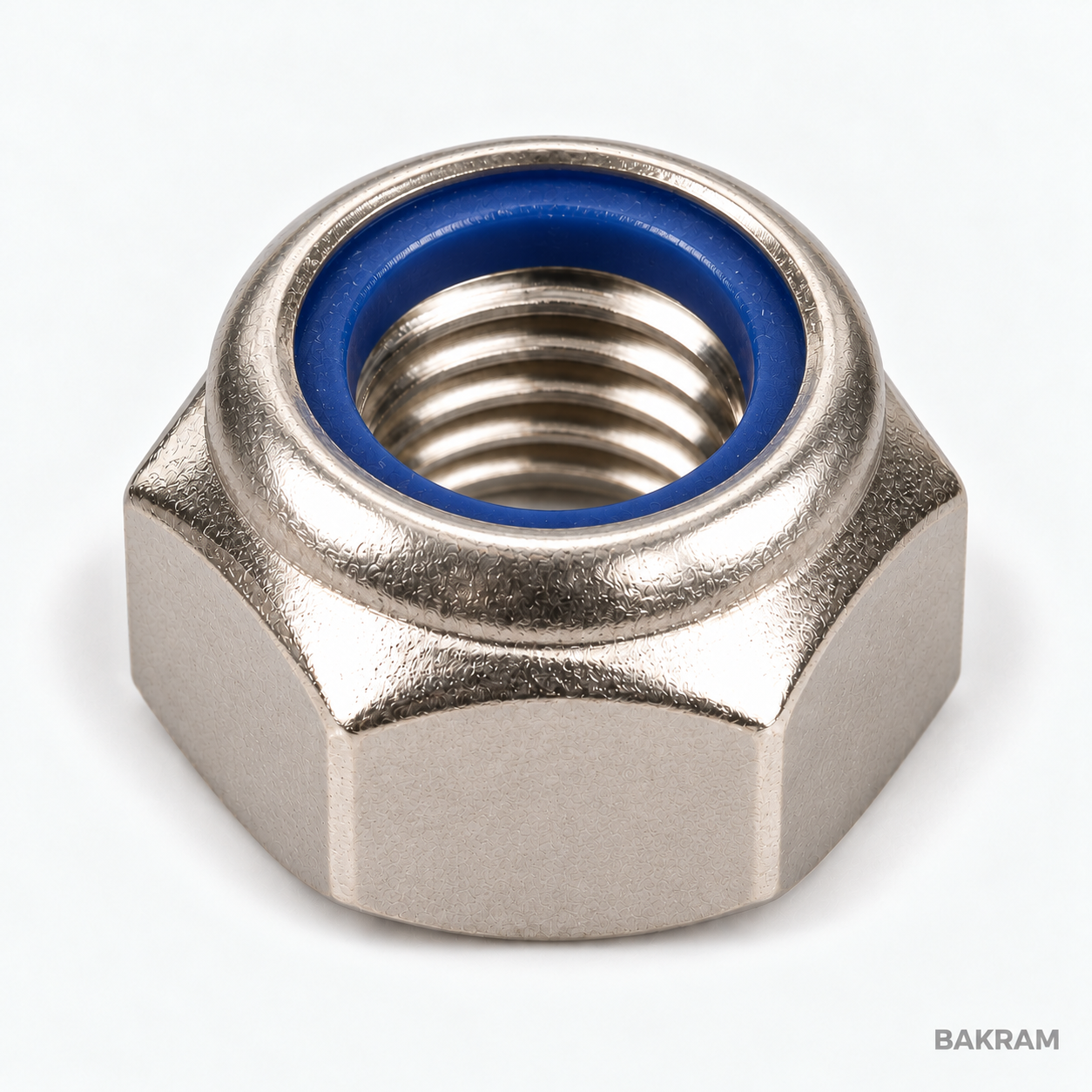

Wizualizacja poglądowa · BAKRAMDo wielu zastosowań ogólnych
Stal nierdzewna wykorzystywana w połączeniach montażowych. Dobór zależy od środowiska i warunków eksploatacji.
Zaloguj się lub załóż konto, aby zobaczyć swoje rabaty i historię zamówień. Zakupy bez konta są nadal dostępne.
ELEMENTY ZŁĄCZNE / NAKRĘTKI
Nakrętka samohamowna wysoka DIN 982
Wysoka nakrętka z wkładką poliamidową do połączeń wymagających zwiększonego oporu odkręcania.
O PRODUKCIE
Nakrętka samohamowna wysoka.
DIN 982.
DIN 982 ma wyższy korpus niż niska nakrętka DIN 985. Pierścień poliamidowy obejmuje gwint śruby i zwiększa opór obrotu. Sześciokąt umożliwia montaż kluczem płaskim lub nasadowym.
Przy wyborze sprawdź miejsce na wyższą nakrętkę, średnicę i skok gwintu. Temperaturę pracy wkładki, moment dokręcania i zasady ponownego użycia ustala się według dokumentacji dostawcy.
- Typ
- Wysoka, sześciokątna, wkładka poliamidowa
- Oznaczenie
- DIN 982
- Materiał
- Stal nierdzewna A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 982.
Wymiary w milimetrach.
Schemat bez zachowania skali.
- d
- Rozmiar gwintu
- s
- Klucz s
- h
- Wysokość h
| Gwint d | Klucz s [mm] | Wysokość h [mm] |
|---|---|---|
| M4 | 7 | 6 |
| M5 | 8 | 6,3 |
| M6 | 10 | 8 |
| M7 | 11 | 8,5 |
| M8 | 13 | 9,5 |
| M10 | 17 | 11,5 |
| M12 | 19 | 14 |
| M14 | 22 | 16 |
| M16 | 24 | 18 |
| M18 | 27 | 20 |
| M20 | 30 | 22 |
| M22 | 32 | 25 |
| M24 | 36 | 28 |
Wartości odniesienia wg wskazanych kart; ostateczne wymiary i tolerancje należy porównać z dokumentacją wybranego dostawcy. Zakres rozmiarów nie stanowi potwierdzenia stanu magazynowego.
