DIN 985 · STAL NIERDZEWNA

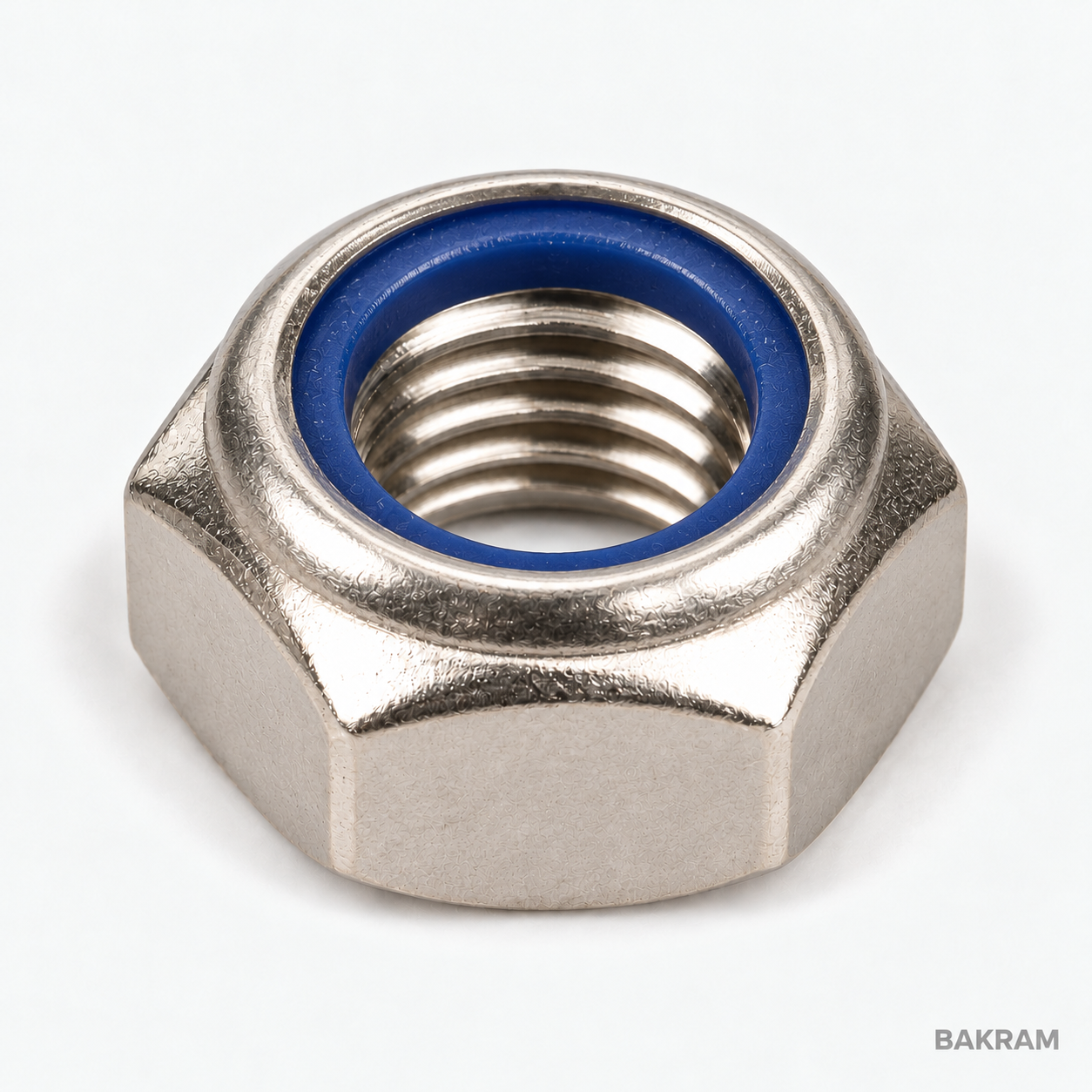

Wizualizacja poglądowa · kolor wkładki może się różnić · BAKRAMZobacz rysunek i wymiary ↓
Wizualizacja poglądowa · kolor wkładki może się różnić · BAKRAMZobacz rysunek i wymiary ↓ELEMENTY ZŁĄCZNE / NAKRĘTKI
Nakrętka samohamowna DIN 985
Nakrętka z wkładką poliamidową (nylonową), która zwiększa opór obrotu na gwincie i ogranicza samoczynne odkręcanie połączenia. Wybierz stal A2 lub A4 oraz rozmiar odpowiedni do Twojego projektu.
O PRODUKCIE
Wkładka, która
ogranicza odkręcanie.
Nakrętka samohamowna DIN 985 to niska nakrętka sześciokątna z niemetalową wkładką poliamidową. Podczas nakręcania na śrubę pierścień obejmuje gwint, zwiększając opór obrotu. Pomaga to ograniczyć samoczynne luzowanie połączenia podczas pracy urządzeń.
Sprawdza się w połączeniach montażowych maszyn, osprzętu i konstrukcji, jeżeli parametry elementu odpowiadają obciążeniom oraz warunkom eksploatacji. Wybierz gwint zgodny ze śrubą, materiał A2 lub A4 oraz liczbę sztuk. Zakres rozmiarów jest taki sam jak przy nakrętce zwykłej DIN 934.
Wkładka poliamidowa, nie teflonowa. W opisie stosujemy właściwą nazwę tworzywa: poliamid (nylon). Teflon to inne tworzywo — PTFE.
Nakrętkę montuje się tak, aby śruba najpierw weszła w metalowy gwint, a następnie przeszła przez wkładkę. Dopuszczalną temperaturę, moment dokręcania i możliwość ponownego użycia należy ustalić według specyfikacji dostawcy. Sama nazwa DIN nie określa klasy wytrzymałości ani dopuszczalnego obciążenia gotowego połączenia.
- Typ
- Nakrętka sześciokątna samohamowna, niska
- Norma wymiarowa
- DIN 985
- Materiał
- Stal nierdzewna A2 / stal kwasoodporna A4
- Wkładka
- Poliamid (nylon)
- Gwint
- Metryczny zwykły, prawy
- Jednostka sprzedaży
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w specyfikacji dostawcy
DOBÓR MATERIAŁU
A2 czy A4?
Do bardziej wymagającego środowiska
Grupa stali zawierających molibden, zwykle o wyższej odporności na korozję w środowisku chlorkowym niż A2. Nie oznacza odporności na każde medium ani każde warunki morskie.
A2 i A4 oznaczają grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 985.
Wymiary w milimetrach.
Rysunek schematyczny, bez zachowania skali.
- d
- Rozmiar gwintu
- s
- Szerokość pod klucz
- h
- Wysokość całkowita
- m
- Wysokość części metalowej
| Gwint d | Klucz s max. [mm] | Wysokość h max. [mm] | Część metalowa m min. [mm] |
|---|---|---|---|
| M2* | Do potwierdzenia | Do potwierdzenia | Do potwierdzenia |
| M2,5* | Do potwierdzenia | Do potwierdzenia | Do potwierdzenia |
| M3 | 5,5 | 4 | 2,4 |
| M3,5* | Do potwierdzenia | Do potwierdzenia | Do potwierdzenia |
| M4 | 7 | 5 | 2,9 |
| M5 | 8 | 5 | 3,2 |
| M6 | 10 | 6 | 4 |
| M7 | 11 | 7,5 | 4,7 |
| M8 | 13 | 8 | 5,5 |
| M10 | 17 | 10 | 6,5 |
| M12 | 19 | 12 | 8 |
| M14 | 22 | 14 | 9,5 |
| M16 | 24 | 16 | 10,5 |
| M18 | 27 | 18,5 | 13 |
| M20 | 30 | 20 | 14 |
| M22 | 32 | 22 | 15 |
| M24 | 36 | 24 | 15 |
* M2, M2,5 i M3,5 nie są objęte DIN 985; ich wymiary zależą od wykonania dostawcy i wymagają potwierdzenia. Pozostałe wartości są danymi odniesienia DIN 985, a nie pomiarem konkretnej partii. Norma została wycofana; przy zamianie na ISO 10511 porównaj wysokość i szerokość pod klucz. Nie przenoś wymiarów z nakrętki zwykłej DIN 934.
