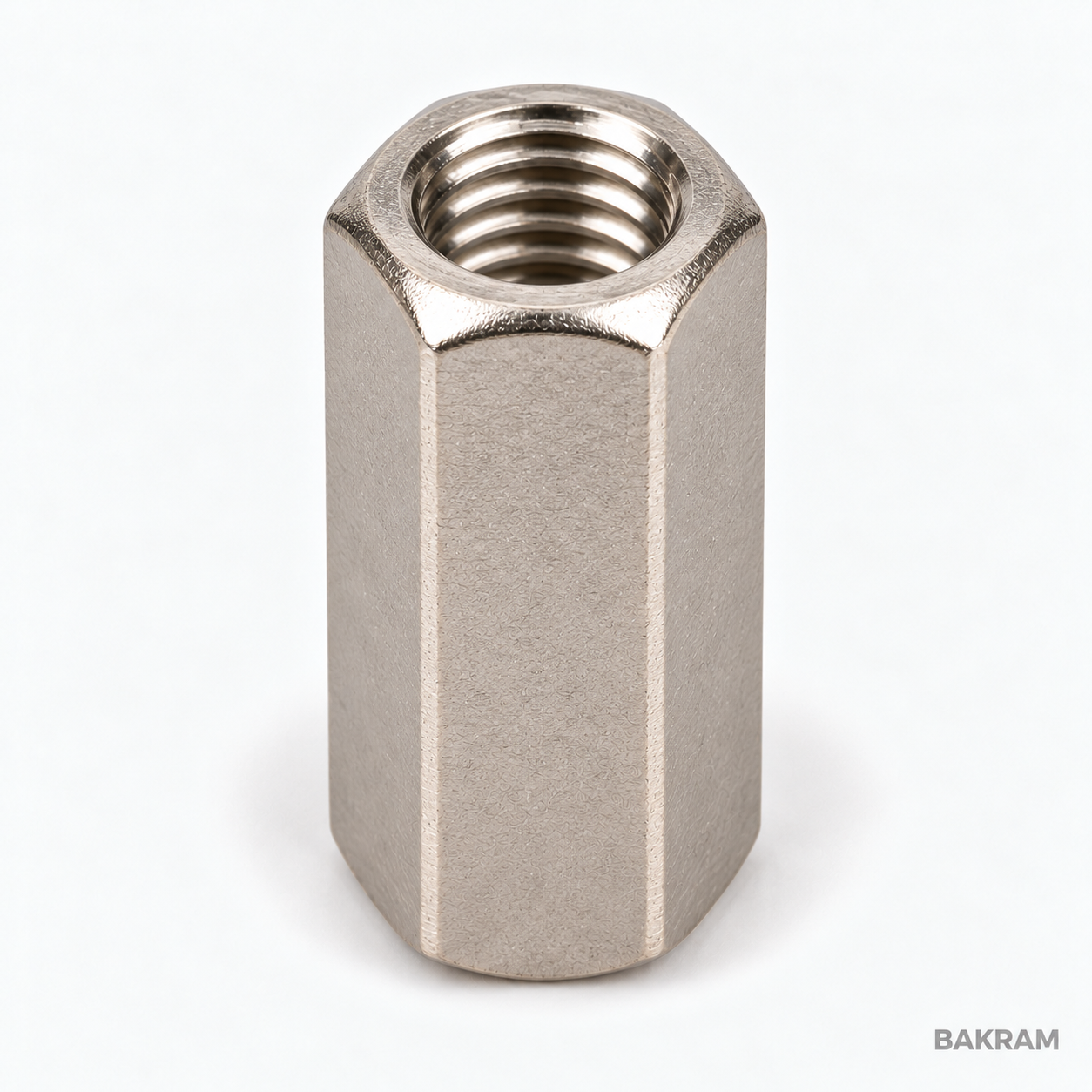

Wizualizacja poglądowa · BAKRAMDo wielu zastosowań ogólnych
Stal nierdzewna wykorzystywana w połączeniach montażowych. Dobór zależy od środowiska i warunków eksploatacji.
Zaloguj się lub załóż konto, aby zobaczyć swoje rabaty i historię zamówień. Zakupy bez konta są nadal dostępne.
ELEMENTY ZŁĄCZNE / NAKRĘTKI
Nakrętka przedłużana DIN 6334
Sześciokątny łącznik do prętów gwintowanych. Długość korpusu wynosi trzy średnice nominalne gwintu.
O PRODUKCIE
Nakrętka przedłużana.
DIN 6334.
Nakrętka DIN 6334 pozwala połączyć współosiowo dwa elementy z takim samym gwintem metrycznym, np. odcinki pręta gwintowanego. Długi korpus zapewnia miejsce na wkręcenie końców obu elementów.
Przed montażem sprawdź zgodność gwintów i wymaganą długość zazębienia po obu stronach. Nośność połączenia zależy również od klasy elementów i sposobu montażu; sama długość nakrętki nie jest deklaracją obciążenia.
- Typ
- Sześciokątna przedłużana, m = 3d
- Oznaczenie
- DIN 6334
- Materiał
- Stal nierdzewna A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 6334.
Wymiary w milimetrach.
Schemat bez zachowania skali.
- d
- Rozmiar gwintu
- s
- Klucz s
- m
- Długość m
| Gwint d | Klucz s [mm] | Długość m [mm] |
|---|---|---|
| M5 | 8 | 15 |
| M6 | 10 | 18 |
| M8 | 13 | 24 |
| M10 | 17 | 30 |
| M12 | 19 | 36 |
| M14 | 22 | 42 |
| M16 | 24 | 48 |
| M18 | 27 | 54 |
| M20 | 30 | 60 |
| M22 | 32 | 66 |
| M24 | 36 | 72 |
Wartości odniesienia wg wskazanych kart; ostateczne wymiary i tolerancje należy porównać z dokumentacją wybranego dostawcy. Zakres rozmiarów nie stanowi potwierdzenia stanu magazynowego.
