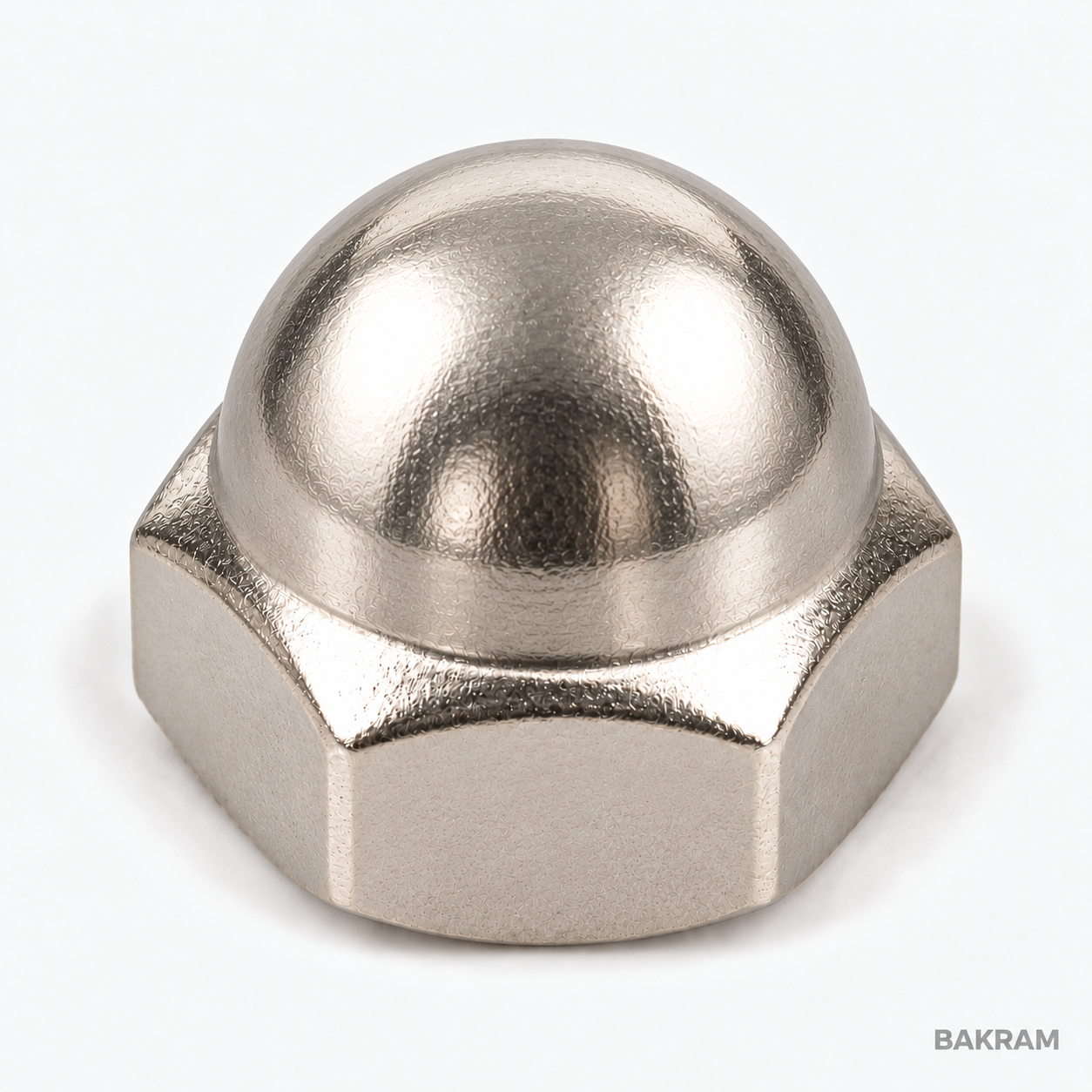

Wizualizacja poglądowa · BAKRAMDo wielu zastosowań ogólnych
Stal nierdzewna wykorzystywana w połączeniach montażowych. Dobór zależy od środowiska i warunków eksploatacji.
Zaloguj się lub załóż konto, aby zobaczyć swoje rabaty i historię zamówień. Zakupy bez konta są nadal dostępne.
ELEMENTY ZŁĄCZNE / NAKRĘTKI
Nakrętka kołpakowa wysoka DIN 1587
Nakrętka z zamkniętą, zaokrągloną kopułą do estetycznego osłonięcia końca śruby.
O PRODUKCIE
Nakrętka kołpakowa wysoka.
DIN 1587.
Wysoki kołpak DIN 1587 zakrywa wystający gwint. Sześciokątna podstawa umożliwia dokręcenie kluczem. Produkt nie ma wkładki samohamownej.
Dobierz długość śruby tak, aby jej koniec nie opierał się o wnętrze kopuły przed dociśnięciem łączonych części. Wysokość całkowita h nie jest dostępną głębokością wkręcania; tę należy sprawdzić w karcie konkretnego wykonania.
- Typ
- Kołpakowa wysoka, zamknięta kopuła
- Oznaczenie
- DIN 1587
- Materiał
- Stal nierdzewna A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 1587.
Wymiary w milimetrach.
Schemat bez zachowania skali.
- d
- Rozmiar gwintu
- s
- Klucz s
- h
- Wysokość h
| Gwint d | Klucz s [mm] | Wysokość h [mm] |
|---|---|---|
| M3 | Do potwierdzenia | Do potwierdzenia |
| M4 | 7 | 8 |
| M5 | 8 | 10 |
| M6 | 10 | 12 |
| M8 | 13 | 15 |
| M10 | 16 | 18 |
| M12 | 18 | 22 |
| M14 | 21 | 25 |
| M16 | 24 | 28 |
| M18 | 27 | 32 |
| M20 | 30 | 34 |
| M22 | 34 | 39 |
| M24 | 36 | 42 |
Tabela pokazuje szerokości s wg podanej karty normowej. W handlu występują również wykonania M10/M12/M14 z kluczem 17/19/22 mm; porównaj kartę dostawcy. Wartości odniesienia wg wskazanych kart; ostateczne wymiary i tolerancje należy porównać z dokumentacją wybranego dostawcy. Zakres rozmiarów nie stanowi potwierdzenia stanu magazynowego.
