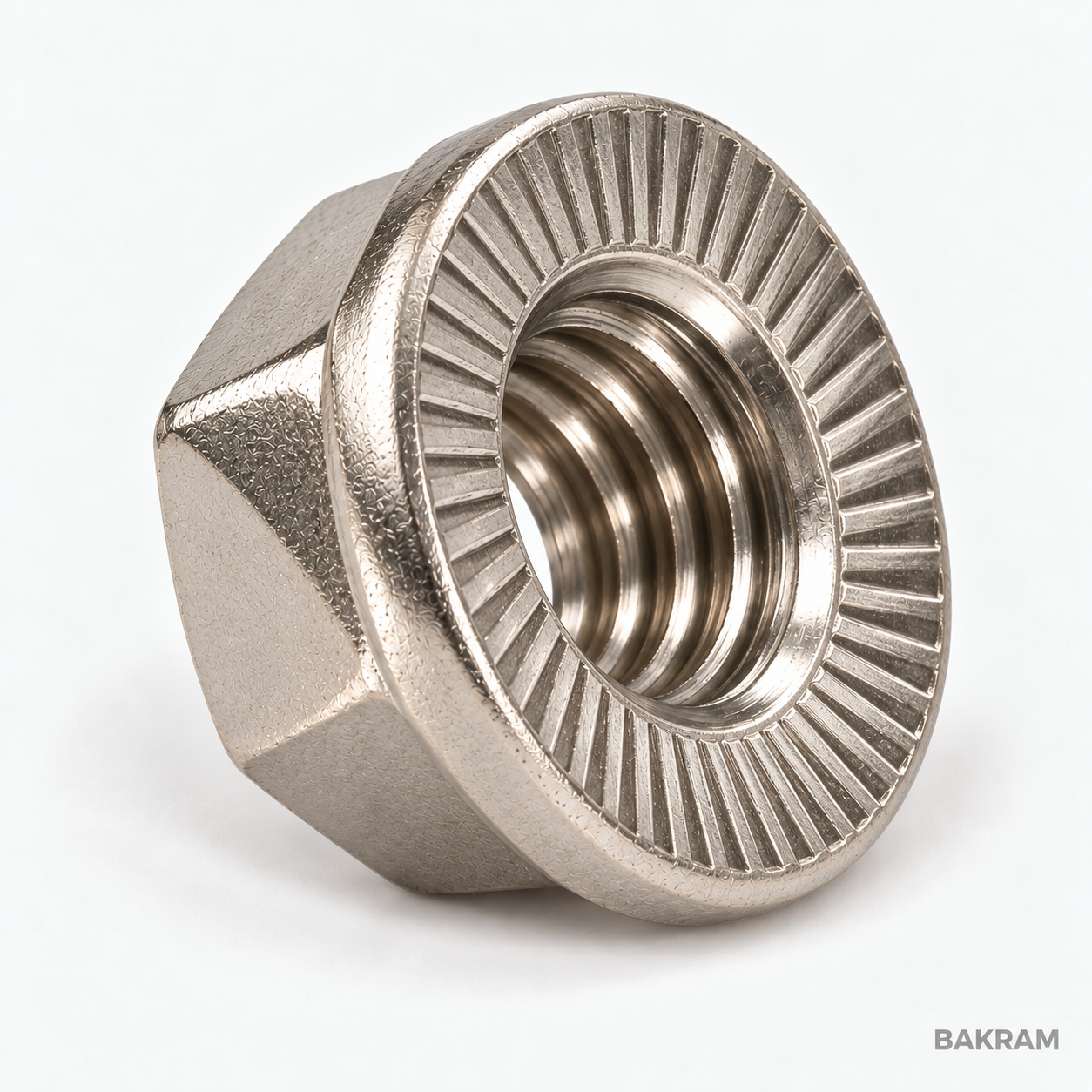

Nakrętka kołnierzowa ząbkowana DIN 6923
Nakrętka ze zintegrowanym kołnierzem i ząbkami od strony powierzchni docisku.
O PRODUKCIE
Nakrętka kołnierzowa ząbkowana.
DIN 6923.
Kołnierz DIN 6923 zwiększa powierzchnię podparcia. W tej wersji jego spód jest ząbkowany: ząbki współpracują z podłożem i pomagają ograniczyć obrót nakrętki. To odrębne wykonanie od wersji z gładkim kołnierzem.
Ząbki mogą pozostawić ślady na powierzchni. Skuteczność zależy od materiału podłoża i prawidłowego docisku. Zastosowanie zwykłej podkładki zmienia kontakt ząbków z łączonym elementem i wymaga uwzględnienia w projekcie.
- Typ
- Sześciokątna z kołnierzem ząbkowanym
- Oznaczenie
- DIN 6923
- Materiał
- Stal nierdzewna A2
- Gwint
- Metryczny zwykły, prawy
- Jednostka
- Sztuka
- Klasa właściwości mechanicznych
- Do potwierdzenia w karcie dostawcy
DOBÓR MATERIAŁU
Stal nierdzewna A2
A2 oznacza grupę materiałową, a nie klasę wytrzymałości. Parametry wymagane dla konkretnego zastosowania należy potwierdzić przed doborem.
DANE TECHNICZNE
Wymiary DIN 6923.
Wymiary w milimetrach.
Schemat bez zachowania skali.
- d
- Rozmiar gwintu
- s
- Klucz s
- m
- Wysokość m
- dc
- Kołnierz dc
| Gwint d | Klucz s [mm] | Wysokość m [mm] | Kołnierz dc [mm] |
|---|---|---|---|
| M3 | Do potwierdzenia | Do potwierdzenia | Do potwierdzenia |
| M4 | Do potwierdzenia | Do potwierdzenia | Do potwierdzenia |
| M5 | 8 | 5 | 11,8 |
| M6 | 10 | 6 | 14,2 |
| M8 | 13 | 8 | 17,9 |
| M10 | 15 | 10 | 21,8 |
| M12 | 18 | 12 | 26 |
| M14 | 21 | 14 | 29,9 |
| M16 | 24 | 16 | 34,5 |
| M20 | 30 | 20 | 42,8 |
| M24 | 36 | 24 | 51 |
Wartości odniesienia wg wskazanych kart; ostateczne wymiary i tolerancje należy porównać z dokumentacją wybranego dostawcy. Zakres rozmiarów nie stanowi potwierdzenia stanu magazynowego.
